한의원 탕전실 전기 계획, 장비표부터 분전반까지 확인하는 순서

한의원 탕전실을 계획할 때 콘센트 개수부터 정하면 전기 검토가 뒤집히기 쉽습니다. 같은 벽면에 여러 기기를 놓을 수 있어 보여도 장비마다 정격소비전력, 전압과 상, 플러그 또는 직접 결선 방식, 제조사가 요구하는 보호 조건이 다를 수 있기 때문입니다. 실제 운영에서는 탕전 장비와 포장 장비, 냉장·환기 설비가 같은 시간대에 작동할 가능성도 살펴야 합니다.

전기 계획의 출발점은 “콘센트가 몇 개 필요한가”가 아니라 “어떤 장비를 어떤 조합으로 사용할 것인가”입니다. 아래 순서대로 장비표와 사용 시나리오를 만든 뒤 전기 설계자와 시공 담당자에게 전달하면, 분전반과 회로 계획을 도면 단계에서 비교하기 수월합니다.

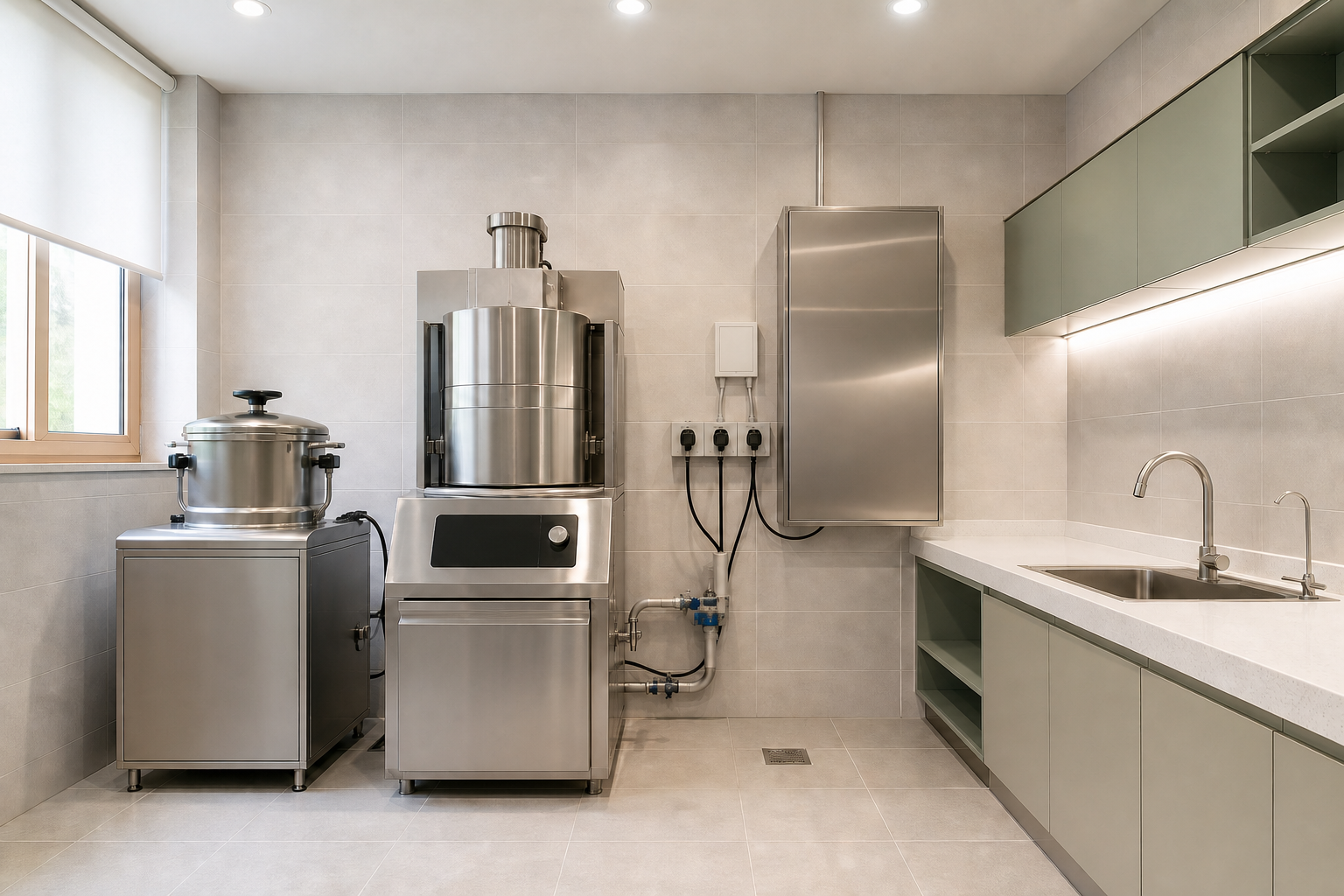

한의원 탕전실의 장비와 전기 계획을 이해하기 위한 생성 이미지입니다.

1. 장비명보다 명판 정보와 설치 설명서를 모읍니다

먼저 탕전실에 둘 장비를 고정 장비와 이동 가능 장비로 나눕니다. 각 항목에는 제조사·모델, 정격전압, 정격소비전력 또는 정격전류, 단상·삼상 여부, 플러그 형식이나 직접 결선 여부, 접지와 차단 관련 요구, 설치 위치를 적습니다. 제품 후보가 두 가지라면 임의의 평균값을 쓰지 말고 후보별 자료를 함께 둡니다.

제품 판매 페이지의 요약 정보만으로는 부족할 수 있습니다. 최종 선정 모델의 명판과 최신 설치 설명서를 기준으로 확인하고, 전기 담당자가 해석하기 어려운 항목은 제조사에 문의해 기록합니다. 장비가 바뀌면 전기 조건도 달라질 수 있으므로 발주 확정일과 자료 버전도 남겨두는 편이 좋습니다.

2. 단순 합계와 동시 사용 부하는 구분합니다

모든 장비의 소비전력을 더한 값만으로 운영 부하를 설명하기는 어렵습니다. 실제로 함께 켜지는 조합과 순서를 따로 적어야 합니다. 예를 들어 업무 시작 준비, 탕전 진행, 포장·정리 시간대에 어떤 장비가 동시에 작동하는지 운영 흐름을 세 구간 정도로 나누면 최대 사용 상황을 구체적으로 전달할 수 있습니다.

여기서 임의의 동시사용률을 정해 용량을 줄이지 않습니다. 장비의 가열 방식과 기동 특성, 사용 시간, 제조사 조건을 전기 전문가가 검토할 수 있도록 사실만 정리합니다. 앞으로 추가할 가능성이 있는 장비는 현재 부하와 섞지 말고 “향후 후보”로 분리해 두면 현재 공사 범위와 예비 계획을 구분할 수 있습니다.

3. 전용회로 대상은 최신 기준과 장비 조건으로 확인합니다

여러 고부하 장비를 하나의 멀티탭이나 일반 회로에 모아 연결하는 방식은 계획안으로 삼지 않습니다. 현행 한국전기설비규정(KEC) 231.6에는 정격소비전력 3kW 이상의 전기기계기구에 전원을 공급하는 전로에 전용 개폐기와 과전류 차단기를 두고, 옥내배선에 직접 접속하거나 전용콘센트를 시설하도록 하는 내용이 있습니다.

다만 이 문장만으로 탕전실 전체 회로를 확정할 수는 없습니다. 장비별 정격과 결선 방식, 설치 장소의 외부 영향, 기존 수전·분전 설비, 전선의 허용전류와 보호 조건을 함께 검토해야 합니다. 적용 규정은 개정될 수 있으므로 실제 설계와 시공 때 최신 KEC와 제조사 자료를 전기 설계·시공 전문가가 확인해야 합니다.

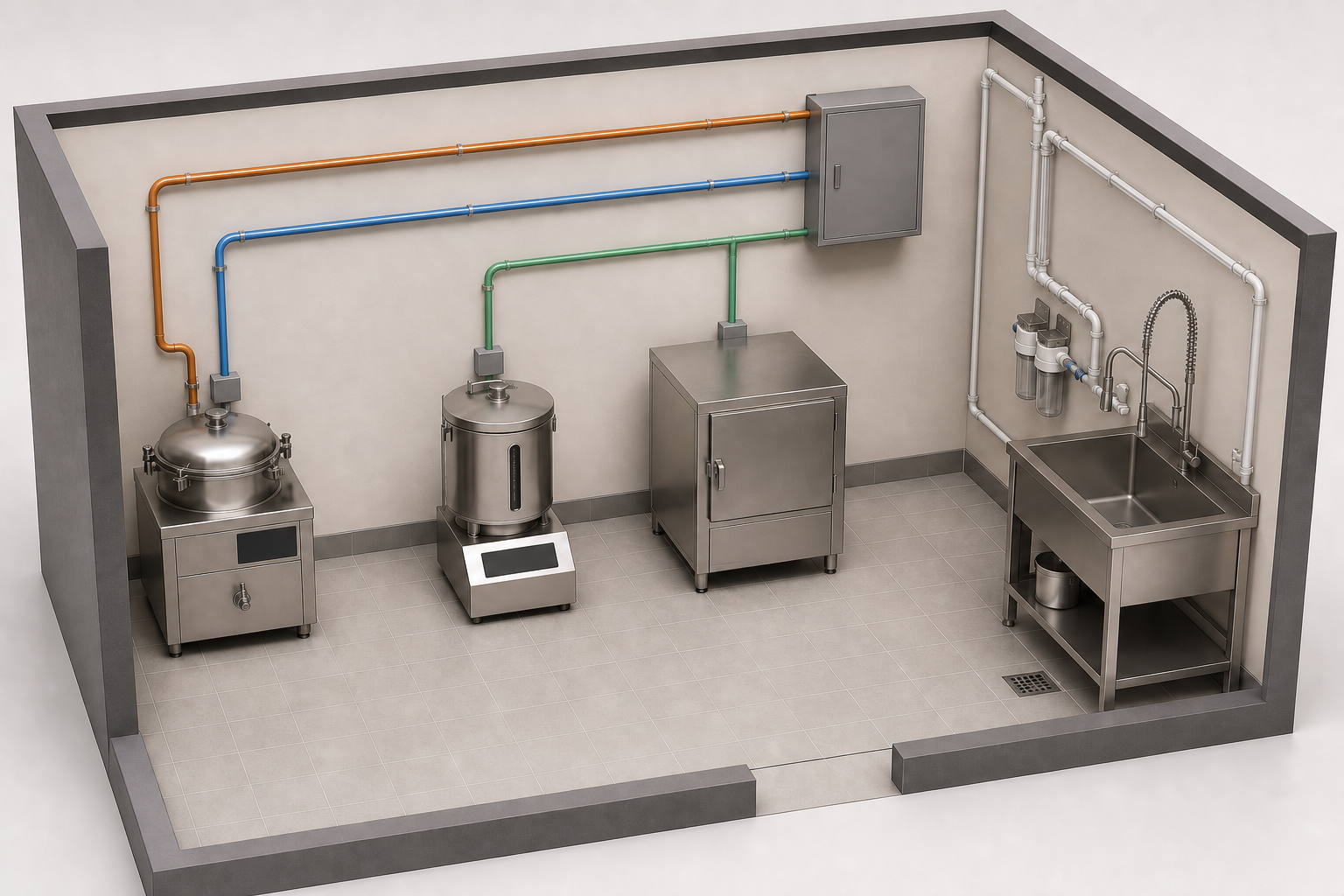

장비별 회로 분리와 동시 사용 검토를 시각화한 생성 이미지입니다.

4. 물과 열이 있는 공간이라는 조건을 도면에 표시합니다

탕전실에는 급배수와 세척, 수증기와 열이 함께 존재할 수 있습니다. 전기기기와 콘센트, 접속부, 분전함 위치를 정할 때는 물이 튀거나 응축수가 생길 가능성이 있는 구간, 배관 연결부와 청소 동선을 도면에 표시해 전달해야 합니다. 콘센트가 작업대 바로 위에 있다는 이유만으로 사용하기 편하고 안전하다고 판단하지 않습니다.

한국전기안전공사는 병원 등 여러 사람이 이용하는 시설을 열거나 증·개축할 때 관련 규정 적합 여부를 확인하는 전기안전점검 업무를 안내하고 있습니다. 어떤 검사·점검 대상인지, 필요한 절차와 시점은 시설의 계약전력과 공사 내용 등에 따라 달라질 수 있으므로 관할 기관과 전기 전문가에게 확인합니다.

5. 분전반은 차단기 수가 아니라 연결 관계로 검토합니다

장비표가 완성되면 각 장비가 어느 회로와 차단기에 연결되는지 회로 일람으로 옮깁니다. 회로명, 연결 장비, 정격 정보, 전용 여부, 예상 사용 시간대, 차단 위치를 한 표에서 볼 수 있게 정리합니다. 분전반에는 실제 사용자가 장비와 차단기의 관계를 식별할 수 있는 관리 체계가 필요합니다.

분전반의 위치도 중요합니다. 직원이 비상 시 접근할 수 있어야 하지만 물기나 열, 적치물과 충돌하지 않아야 하고, 점검을 위해 문을 열 공간도 필요합니다. 예비 회로와 여유 공간을 둘지는 향후 장비 계획과 기존 전원 조건을 바탕으로 설계자가 판단합니다. 근거 없이 큰 용량만 요청하는 방식은 피합니다.

6. 인테리어 마감 전에 실제 장비 자료로 다시 맞춥니다

초기 도면은 후보 장비 자료로 작성될 수 있습니다. 발주 모델이 확정되면 정격과 플러그, 결선 위치, 케이블 인입 방향, 장비 주변 작업 공간을 다시 대조해야 합니다. 벽과 천장 마감 뒤에 회로 또는 인입 위치를 바꾸면 배선과 마감 공사가 함께 늘어날 수 있습니다.

시운전 전에는 장비별 차단과 전원 공급이 도면 및 회로 일람과 일치하는지, 콘센트와 접속부가 계획 위치에 있는지, 환기·급배수 작업과 간섭이 없는지 확인합니다. 전기 측정과 보호장치 시험은 자격을 갖춘 담당자가 수행하고, 결과와 변경 사항을 준공 자료에 남깁니다.

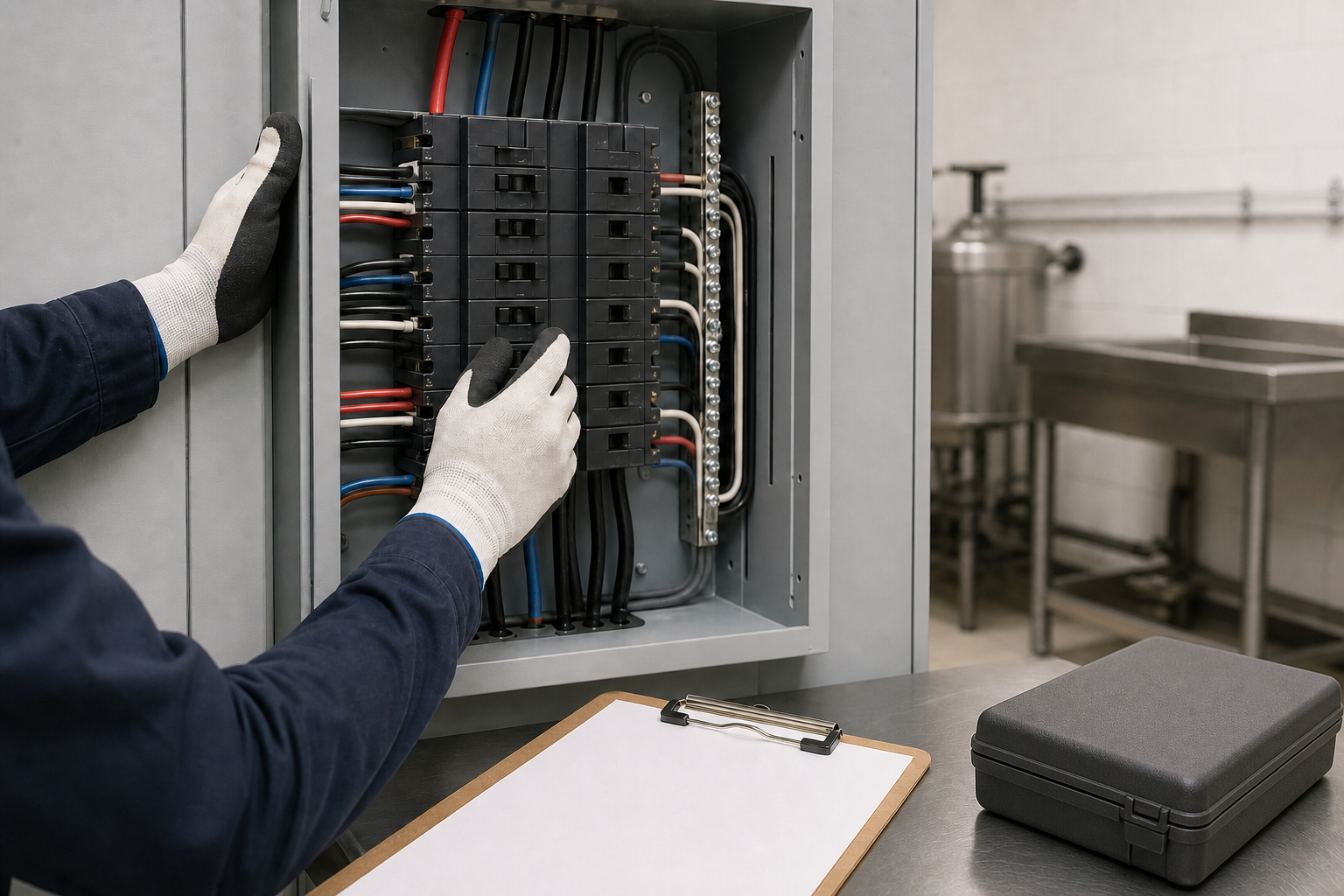

탕전실 전기 점검과 준공 자료 관리를 설명하기 위한 생성 이미지입니다.

전기 담당자에게 전달할 자료 8가지

1. 최종 또는 후보 장비 목록과 모델명
2. 장비 명판 사진과 최신 설치 설명서
3. 정격전압·소비전력·전류·상 정보
4. 플러그 또는 직접 결선 방식과 접지 요구
5. 시간대별 동시 사용 장비 조합
6. 급배수·세척·환기·열원 위치가 표시된 평면도
7. 향후 추가 가능 장비를 분리한 예비 목록
8. 장비와 회로·차단기를 연결한 준공 회로 일람

탕전실 전기 계획은 설계자가 알아서 용량을 정하는 단계가 아니라, 운영자가 실제 장비와 사용 순서를 정확히 전달하는 단계에서 시작합니다. 장비표, 동시 사용 시나리오, 설치 환경을 먼저 정리하면 필요한 회로와 분전 조건을 근거 있게 검토할 수 있습니다. 인테리어 도면과 전기 도면, 장비 설치 자료가 같은 정보를 가리키는지 마감 전에 한 번 더 맞추는 것이 핵심입니다.
