한의원 탕전실 작업대 배치, 입고부터 세척까지 역방향으로 그려보기



한의원 탕전실 평면을 그릴 때 벽을 따라 작업대를 길게 놓고 남는 자리에 장비를 배치하면 공정이 앞뒤로 자주 되돌아갈 수 있습니다. 입고한 재료가 어디에 머무는지, 준비한 용기가 어느 손으로 이동하는지, 가열과 포장 뒤 세척물이 어디로 빠지는지를 따라가야 작업대의 길이보다 중요한 ‘순서’가 보입니다.

유용한 방법은 입구에서 시작하는 대신 마지막 세척과 폐기 지점부터 역방향으로 그리는 것입니다. 완료된 물품과 사용 후 용기가 같은 길을 되돌아가지 않도록 끝 지점을 먼저 정하고, 그 앞에 포장·가열·준비·입고 구역을 차례로 연결합니다. 실제 조제·탕전 업무 범위와 사용하는 장비, 위생 운영 방식은 한의원마다 다르므로 아래 내용은 배치 원칙이며 세부 시설과 설비는 현행 기준과 장비 제조사 자료를 담당자가 확인해야 합니다.

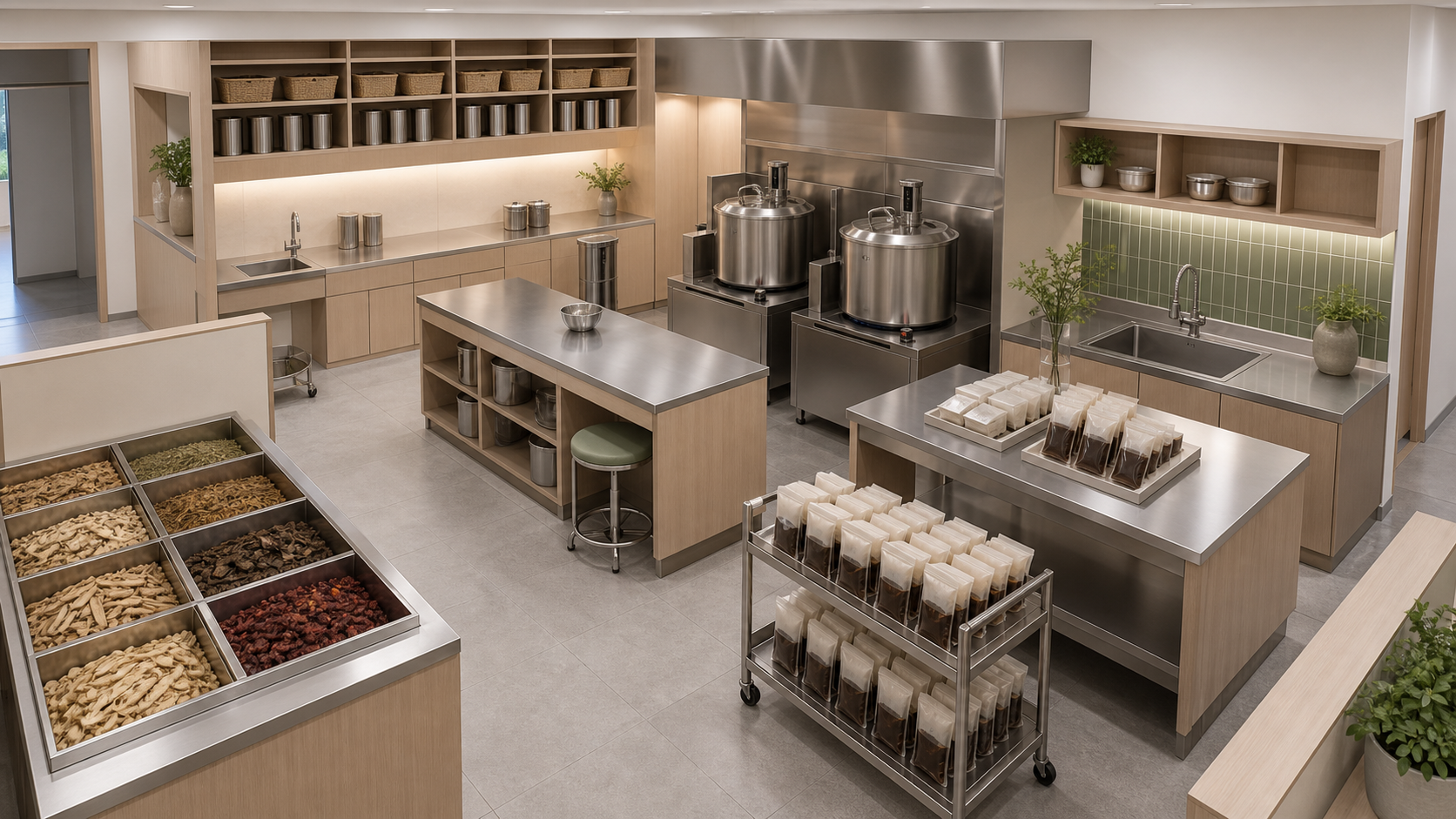

입고부터 세척까지 구역이 순서대로 이어지는 탕전실을 표현한 생성 이미지입니다.

1. 세척과 폐기 지점에서 시작합니다

세척대는 물이 있는 곳이면 어디든 놓을 수 있는 가구가 아닙니다. 사용 후 용기가 들어오는 방향, 씻은 물품을 말리거나 보관하는 방향, 폐기물이 임시로 머무는 위치가 동시에 결정됩니다. 세척 전 물품과 세척 후 물품이 같은 작업면을 가로질러야 한다면 깨끗한 구역과 사용 후 구역의 경계가 흐려집니다.

세척대 주변에는 급수와 배수뿐 아니라 바닥과 벽의 물 노출 범위, 청소 접근, 환기, 전기기기와의 간섭을 함께 검토합니다. 배수 연결과 방수 범위는 구조와 마감 조건에 따라 달라지고, 환기는 열과 수증기의 발생 위치를 기준으로 설계해야 합니다. 특정 배관 크기나 방수 높이를 다른 현장에서 가져오지 말고, 장비와 현장 조건을 확인한 도면으로 정합니다.

2. 포장과 완료품 대기 구역을 세척선 밖에 둡니다

완료품을 포장하는 작업면이 세척대 물튐이나 사용 후 용기 이동선과 겹치면 정리된 물품이 다시 혼잡한 구역을 통과합니다. 포장재 보관, 완료품 임시 대기, 반출 방향을 하나의 묶음으로 보고 세척선과 분리합니다. 외부로 내보내는 출입구와 가깝더라도 입고 재료가 쌓이는 자리와 서로 막지 않아야 합니다.

포장 장비가 있다면 전원과 발열, 소모품 교체 방향, 청소 공간을 확인합니다. 상부장을 작업대 끝까지 채우면 시각적으로 깔끔하지만 큰 포장재를 올리고 내리는 동작이나 장비 뚜껑이 열리는 범위를 방해할 수 있습니다. 자주 쓰는 소모품은 손이 닿는 범위에, 대량 보관은 별도 수납에 두어 작업면이 창고가 되지 않게 합니다.

3. 가열·탕전 장비는 열과 증기의 출발점으로 봅니다

탕전 장비 배치는 본체 크기만 맞추는 일이 아닙니다. 문이나 뚜껑이 열리는 방향, 내용물을 넣고 꺼내는 자세, 뜨거운 용기를 놓을 중간 작업면, 증기와 열이 빠지는 경로, 점검 패널 접근을 함께 봅니다. 장비 앞 통로가 다른 직원의 반복 동선이 되면 뜨거운 물품을 다루는 순간과 이동이 겹칠 수 있습니다.

환기구를 장비와 멀리 둔 채 실 전체 공기만 바꾸는 방식이 적절한지는 열·수증기 발생량과 현장 구조를 기준으로 검토해야 합니다. 장비 상부와 벽면의 마감, 전기 접속부, 급배수 연결부가 열과 습기에 어떤 영향을 받는지도 확인합니다. 전기 용량과 회로, 접지와 보호 방식은 장비 정격 및 현장 전원 조건을 전기 담당자가 검토하고, 임의의 수치로 설계하지 않습니다.

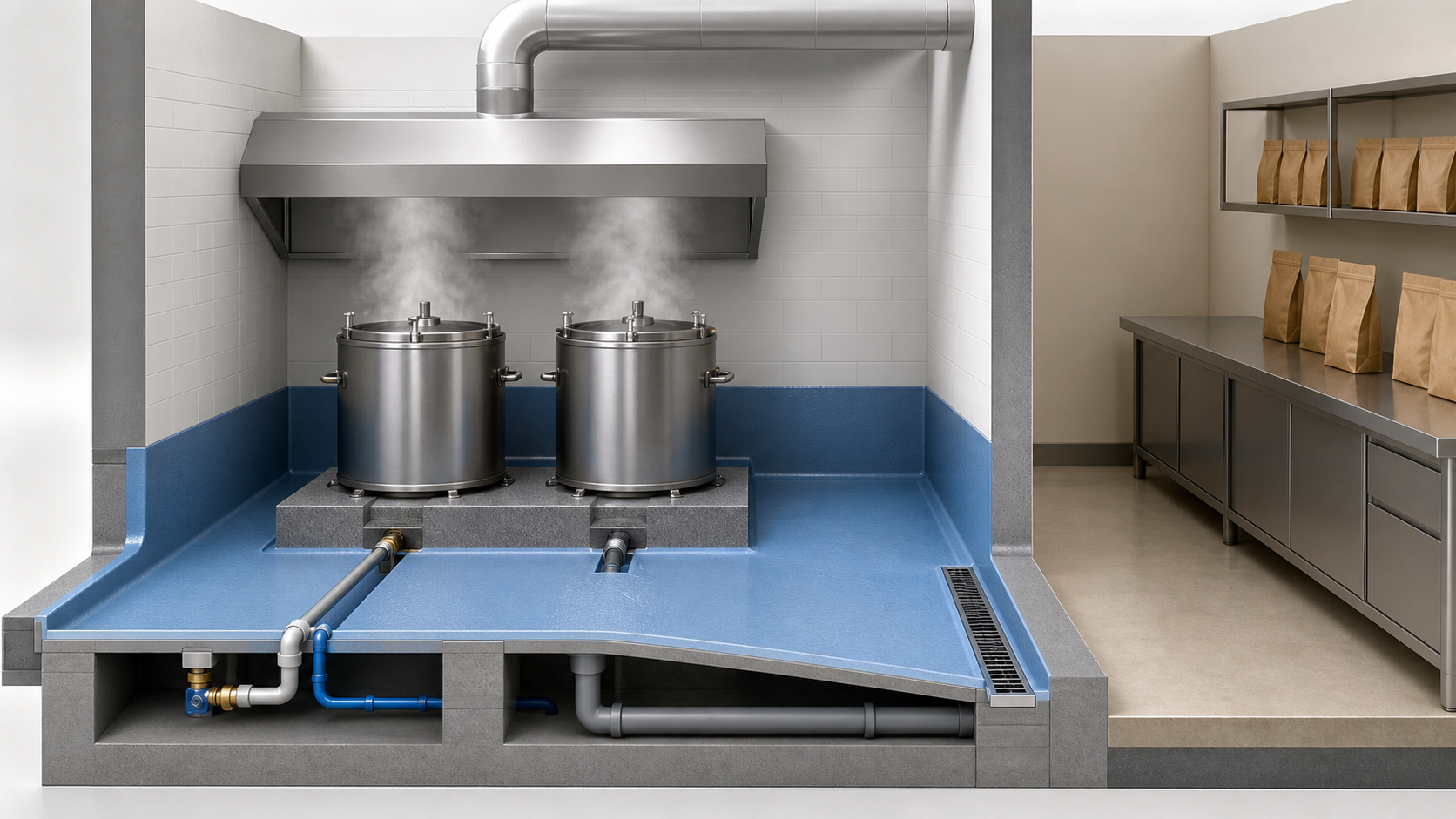

열·수증기·물 사용 구역을 분리해 보여주는 개념 생성 이미지입니다.

4. 준비 작업대는 ‘빈 면’과 ‘대기 면’을 나눕니다

재료를 계량하고 용기를 준비하는 곳에는 넓은 작업면이 필요하지만, 준비 중인 물품이 다음 공정을 기다리는 자리도 필요합니다. 이 둘을 구분하지 않으면 작업할 때마다 대기 물품을 옮기게 됩니다. 준비 작업면, 다음 공정 대기면, 사용한 도구를 내려놓는 면을 색으로 나눠 평면과 입면에 표시해 봅니다.

서랍과 하부장의 깊이만 볼 것이 아니라 문을 열었을 때 통로가 남는지, 무거운 용기를 들고 몸을 돌릴 공간이 있는지 확인합니다. 상부 수납은 자주 쓰는 물품과 가끔 쓰는 물품을 구분하고, 수증기와 열이 모이는 위치에 민감한 물품을 두지 않습니다. 청소하기 어려운 틈과 바닥까지 내려오는 복잡한 지지 구조도 유지관리 관점에서 살핍니다.

5. 입고·보관은 작업대 시작점이 아니라 별도 완충 구역입니다

배송된 재료와 포장재가 들어오는 순간 탕전실 작업면을 점유하면 진행 중인 작업과 입고 확인이 섞입니다. 입구 가까이에 검수와 임시 대기를 위한 구역을 두고, 확인된 물품이 건식 보관으로 이동하도록 순서를 정합니다. 외부 포장과 내부 사용 물품의 경계를 운영 규칙과 수납 배치로 표현합니다.

보관장은 수량만 맞추기보다 재고 확인과 청소가 쉬운지, 무거운 물품을 안전한 높이에서 다룰 수 있는지, 환기와 습기 조건에 문제가 없는지 봅니다. 탕전실에 모든 재고를 몰아넣기보다 일상 사용량과 장기 보관을 나누면 작업 구역의 혼잡을 줄일 수 있습니다. 실제 보관 조건은 취급하는 재료와 관련 기준을 확인해 정합니다.

역방향 흐름을 실제 동작으로 검증합니다

도면 위 선이 매끄러워 보여도 작업자의 두 손과 카트, 열린 문을 대입하면 충돌이 드러납니다. 빈 상자나 테이프로 장비와 작업대를 표시하고, 입고 물품을 내려놓는 동작부터 준비·가열·포장·세척까지 순서대로 걸어봅니다. 두 사람이 동시에 작업할 때 서로 등을 맞대는지, 뜨거운 용기와 사용 후 용기가 같은 코너에서 만나는지 확인합니다.

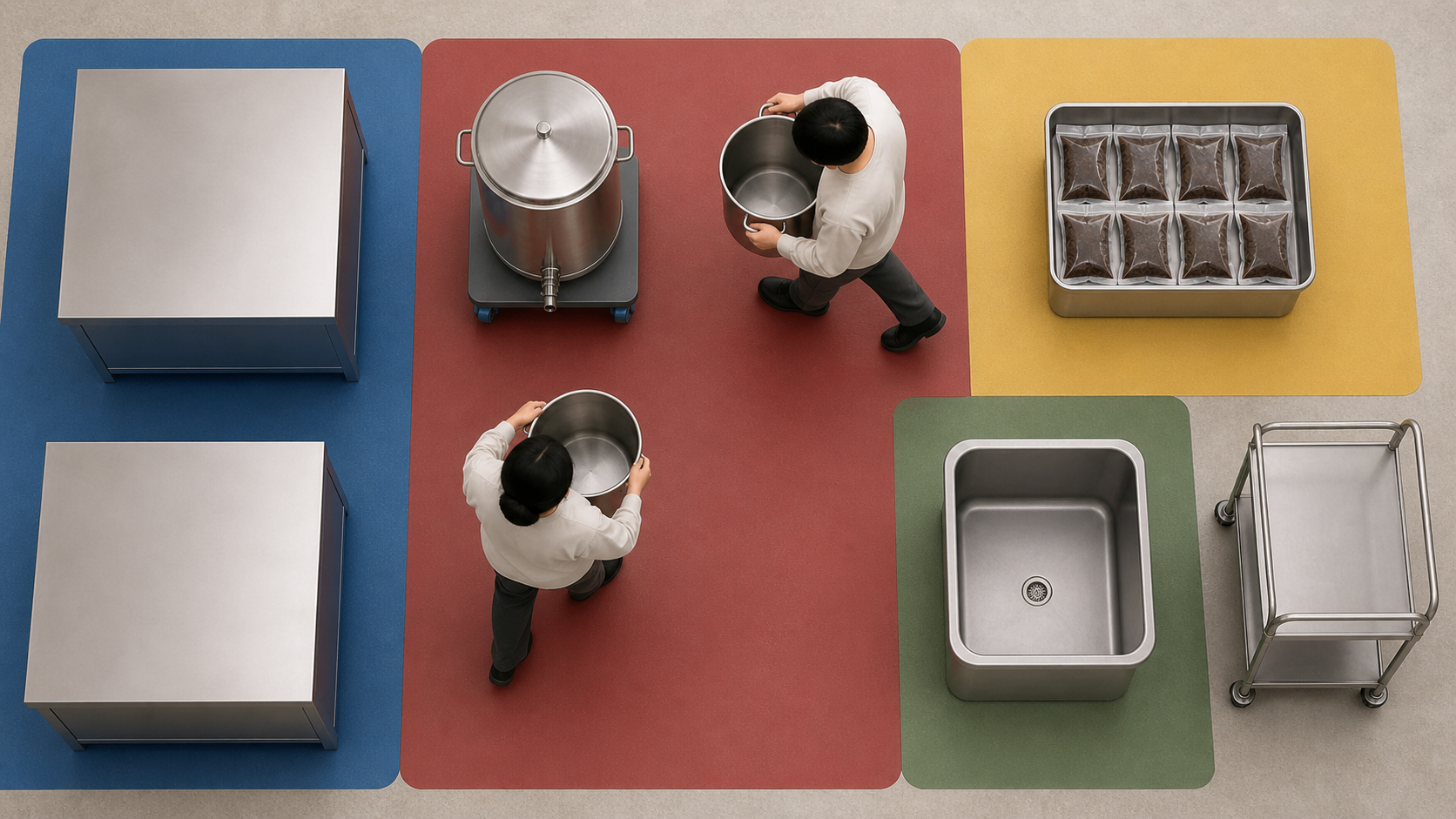

실제 용기와 카트를 움직이며 작업대 간격을 점검하는 과정을 표현한 생성 이미지입니다.

탕전실 배치 최종 확인표

• 세척 전·후 물품이 같은 작업면을 다시 통과하지 않는가
• 포장과 완료품 대기 구역이 물튐·폐기 이동선과 떨어져 있는가
• 가열 장비의 문·뚜껑·점검 패널이 충분히 열리는가
• 뜨거운 용기를 바로 내려놓을 안전한 중간 면이 있는가
• 열과 수증기 발생 위치를 기준으로 환기를 검토했는가
• 준비 작업면과 다음 공정 대기면이 구분돼 있는가
• 수납문을 열고 물품을 든 상태에서도 통로가 남는가
• 입고 검수와 장기 보관이 작업면을 점유하지 않는가
• 급배수·전기·환기·방수 도면의 변경 사항이 함께 반영됐는가

탕전실 작업대 배치는 가구의 길이를 채우는 문제가 아니라 입고에서 세척까지 흐름을 끊김 없이 만드는 일입니다. 마지막 지점부터 역방향으로 공정을 연결하면 완료품과 사용 후 물품이 다시 만나는 구간, 열과 물이 집중되는 구간, 대기 공간이 빠진 구간을 찾기 쉽습니다. 장비표와 실제 작업 순서를 먼저 정리한 뒤 평면·입면·설비 도면을 함께 맞춰야 운영과 유지관리가 가능한 공간이 됩니다.
