한의원 습식공간 설비 도면, 급배수·환기·방수를 한 장에 겹쳐 보는 법



한의원에서 물을 자주 쓰는 공간은 급수와 배수만 연결하면 완성되는 곳이 아닙니다. 세척대와 장비의 위치가 정해지면 배수 경로와 바닥 높이, 물이 닿는 벽과 틈, 수증기가 빠지는 방향, 전기 접속부와 점검 공간이 동시에 결정됩니다. 도면이 공종별로 흩어져 있으면 각 담당자에게는 맞는 계획도 한 공간에 겹쳤을 때 충돌할 수 있습니다.

그래서 습식공간 검토에서는 평면도 한 장을 완성본으로 보지 않고, 장비·급수·배수·환기·방수·전기·점검 레이어를 차례로 올려보는 방식이 유용합니다. 모든 선을 한꺼번에 진하게 그리는 것이 아니라, 서로 만나면 위험하거나 시공 순서가 달라지는 지점을 표시하는 것입니다. 구체적인 설비 규격과 법적 적용 범위는 건물 조건과 장비 사양에 따라 달라지므로 현행 기준을 관련 전문가가 확인해야 합니다.

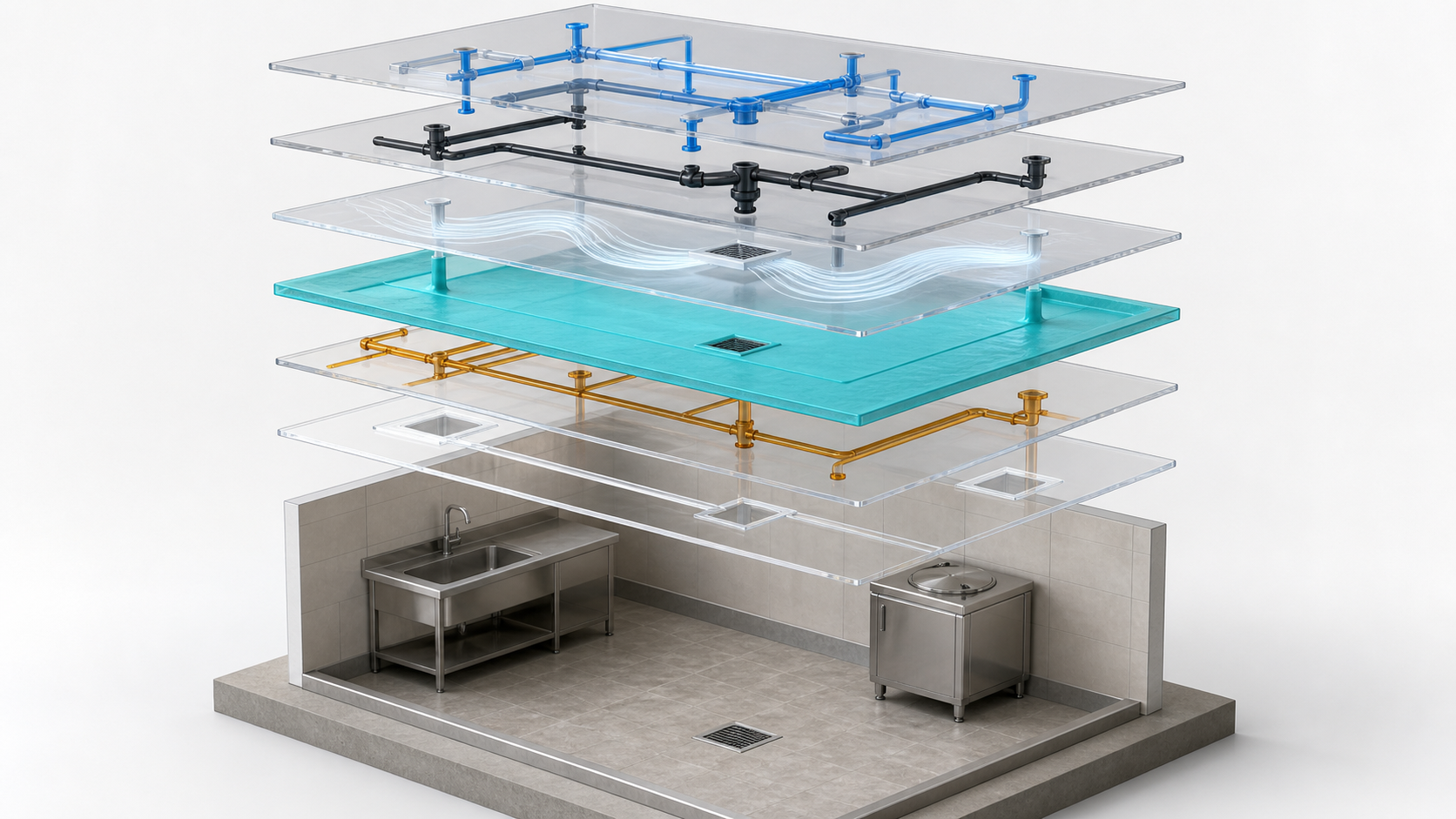

한의원 습식공간의 여러 설비 레이어를 겹쳐 보여주는 생성 이미지입니다.

첫 번째 레이어: 장비와 작업 동작을 실치수로 놓습니다

습식공간 설비는 장비 이름보다 실제 외곽과 움직임에서 시작합니다. 세척대의 볼과 수전, 장비 본체, 문과 뚜껑, 소모품 교체 방향, 뜨거운 용기를 내려놓는 면을 표시합니다. 작업자가 물품을 들고 몸을 돌리는 범위와 카트가 머무는 자리까지 놓아야 배관과 콘센트가 손이 닿기 어렵거나 작업에 방해되는 위치로 들어가는 일을 줄일 수 있습니다.

장비가 미확정이라면 하나의 추정 치수를 확정값처럼 쓰지 않습니다. 후보 장비별 최대 외곽과 접속점 차이, 공통으로 비워야 할 서비스 영역을 나누어 표시합니다. 설비 마감 전에 최종 모델 자료와 도면 버전을 다시 대조할 확인 지점도 남깁니다.

두 번째 레이어: 급수는 사용점과 차단점을 함께 잇습니다

급수 도면에는 수전이나 장비 접속점뿐 아니라 분기와 차단, 마감 후 접근 방법이 필요합니다. 누수나 장비 교체 시 어디에서 물을 멈추고 어떤 패널을 열어야 하는지 도면에서 따라갈 수 있어야 합니다. 밸브가 깊은 수납 뒤에 숨거나, 장비를 먼저 들어내야 접근할 수 있는 구조인지 입면과 단면으로 확인합니다.

냉수·온수 등 필요한 조건과 연결 방식은 장비 자료 및 운영 방식에 맞춰 정합니다. 급수관과 전기 배선이 좁은 가구 안에서 무리하게 교차하지 않는지, 연결부의 누수 흔적을 마감 후에도 볼 수 있는지 살핍니다. 예비 연결을 둘지는 막연한 확장 기대가 아니라 실제 장비 계획과 관리 가능성을 근거로 판단합니다.

세 번째 레이어: 배수는 점이 아니라 경로와 높이로 봅니다

배수구 위치만 찍으면 물이 어디에서 흘러와 어떤 구조를 지나가는지 알기 어렵습니다. 장비 배출과 세척대, 바닥 물 사용 지점에서 배수 경로를 이어 보고, 구조체와 문턱, 다른 배관을 통과하는 구간을 표시합니다. 필요한 구배와 관경, 통기 등 세부 조건은 설비 담당자가 현장과 장비 요구를 확인해 설계합니다.

배수 연결부와 트랩, 주요 분기에는 청소와 점검 접근이 필요합니다. 가구 하부를 완전히 막거나 마감재로 봉인하면 평소에는 단정해 보여도 막힘과 누수 확인 범위가 커질 수 있습니다. 바닥 높이 변화가 생기면 출입 동선과 접근성, 문 여닫힘에도 영향을 주므로 평면만 보지 말고 단면에서 확인합니다.

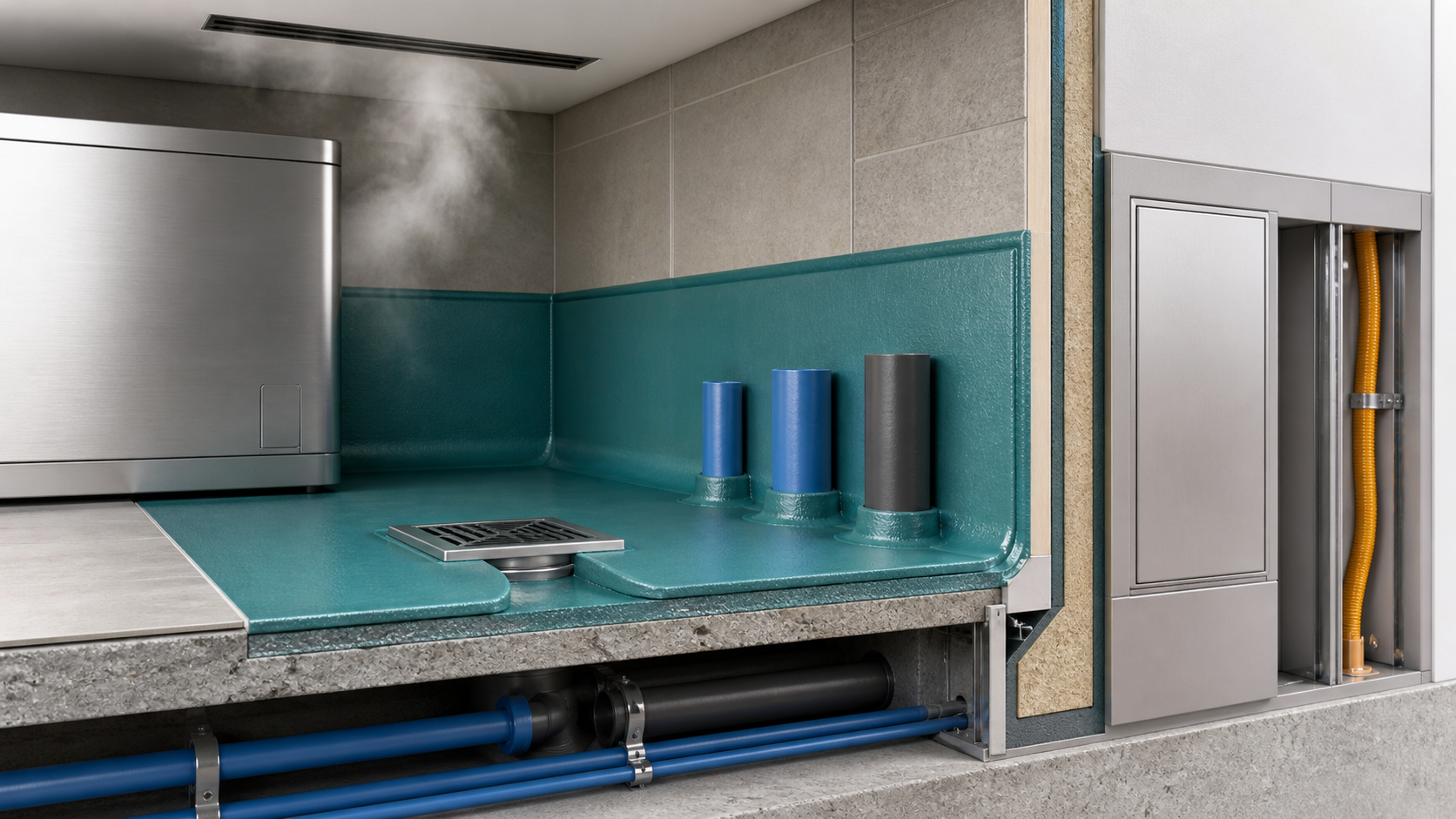

물과 수증기, 방수 면의 관계를 단면으로 표현한 생성 이미지입니다.

네 번째 레이어: 환기는 열과 수증기의 출발점을 표시합니다

환기구의 위치보다 먼저 열과 수증기가 생기는 장비와 작업을 표시합니다. 발생원에서 천장까지 어떤 경로로 올라가고, 주변 수납과 마감에 머무는 구간이 있는지 봅니다. 급기와 배기의 관계, 덕트 경로, 실내 압력과 소음 등은 건물 설비 조건에 맞춰 전문적으로 검토해야 하며 단순히 환풍기 크기만으로 판단하지 않습니다.

환기 덕트와 천장 점검구가 조명·감지기·배관과 겹치지 않는지 천장도에 올립니다. 필터나 팬을 관리해야 한다면 교체 방향과 접근 공간도 표시합니다. 수증기를 줄이는 운영 방법과 설비 계획을 함께 정해, 장비가 가동될 때와 청소 후의 공기 흐름을 각각 생각합니다.

다섯 번째 레이어: 방수는 면과 끝부분, 관통부를 그립니다

방수 범위는 바닥을 한 색으로 칠하는 것으로 끝나지 않습니다. 물이 닿을 수 있는 벽면, 바닥과 벽이 만나는 부분, 문턱, 배관이 통과하는 관통부, 배수구 주변의 연속성을 표시합니다. 실제 공법과 범위는 구조와 마감, 사용 방식에 맞춰 정하고 시공 담당자가 바탕 상태와 공정 순서를 확인합니다.

방수 뒤에 배관이나 장비 고정을 위해 다시 관통하면 계획한 연속성이 깨질 수 있습니다. 따라서 장비 고정 위치와 배관 슬리브, 가구 설치 순서를 방수 도면과 함께 검토합니다. 시험과 확인을 어느 단계에서 하고, 결과를 어떤 사진과 기록으로 남길지도 마감 전에 정합니다.

여섯 번째 레이어: 전기와 점검 공간을 마지막이 아니라 동시에 봅니다

물과 가까운 전기기기는 장비 정격과 설치 환경에 맞는 회로, 접지, 보호와 배선 방식을 전기 담당자가 검토해야 합니다. 콘센트 개수만 늘리는 방식이 아니라 접속부가 물튐과 열, 청소 동작에서 어떻게 보호되는지, 차단 장치와 분전 위치를 어떻게 확인할지 살핍니다. 전기와 급배수 담당자는 같은 최신 장비표를 사용해야 합니다.

점검 공간 레이어에는 밸브·트랩·전기 접속부·필터·팬·장비 패널의 접근 방향을 표시합니다. 서로 다른 점검구가 한 가구나 천장 칸에 몰리면 실제로는 손이 들어가지 않을 수 있습니다. 점검구를 많이 만드는 것보다 어떤 순서로 무엇을 열어야 하는지 확인하고, 고정 가구와 문이 그 동작을 막지 않게 하는 것이 중요합니다.

마감 전 관통부와 점검 위치를 확인하는 과정을 표현한 생성 이미지입니다.

레이어를 겹친 뒤 확인할 충돌

• 장비 외곽과 문·뚜껑·교체 동작이 설비 접속부를 가리지 않는가
• 급수 차단점과 배수 연결부에 마감 후에도 접근할 수 있는가
• 배수 경로와 바닥 높이 변화가 출입 동선을 방해하지 않는가
• 열·수증기 발생점과 환기 경로 사이에 막히는 수납이 없는가
• 방수 면의 끝과 배관·장비 고정 관통부가 함께 계획됐는가
• 전기 접속부가 물 사용·청소 범위와 무리하게 겹치지 않는가
• 천장 설비와 조명·소방·점검구가 같은 공간을 차지하지 않는가
• 시험·사진·준공 도면을 남길 공정과 담당자가 정해졌는가

한의원 습식공간의 문제는 한 공종이 틀려서만 생기지 않습니다. 서로 다른 도면이 각각 맞지만 같은 위치와 시공 순서를 두고 경쟁할 때 생기기 쉽습니다. 장비 동작에서 시작해 급수·배수·환기·방수·전기·점검 레이어를 겹치면 충돌을 공사 전 질문으로 바꿀 수 있습니다. 변경이 생길 때도 한 레이어만 고치지 말고 관련 도면과 기록을 함께 갱신해야 합니다.

한의원 습식공간의 장비·급배수·환기·방수·전기 계획을 함께 검토하고 있다면 사용 장비 목록, 물과 열을 쓰는 작업, 건물 평면과 설비 조건을 정리해 보내주세요. 공종 간 접점을 중심으로 살펴 안내드리겠습니다.
